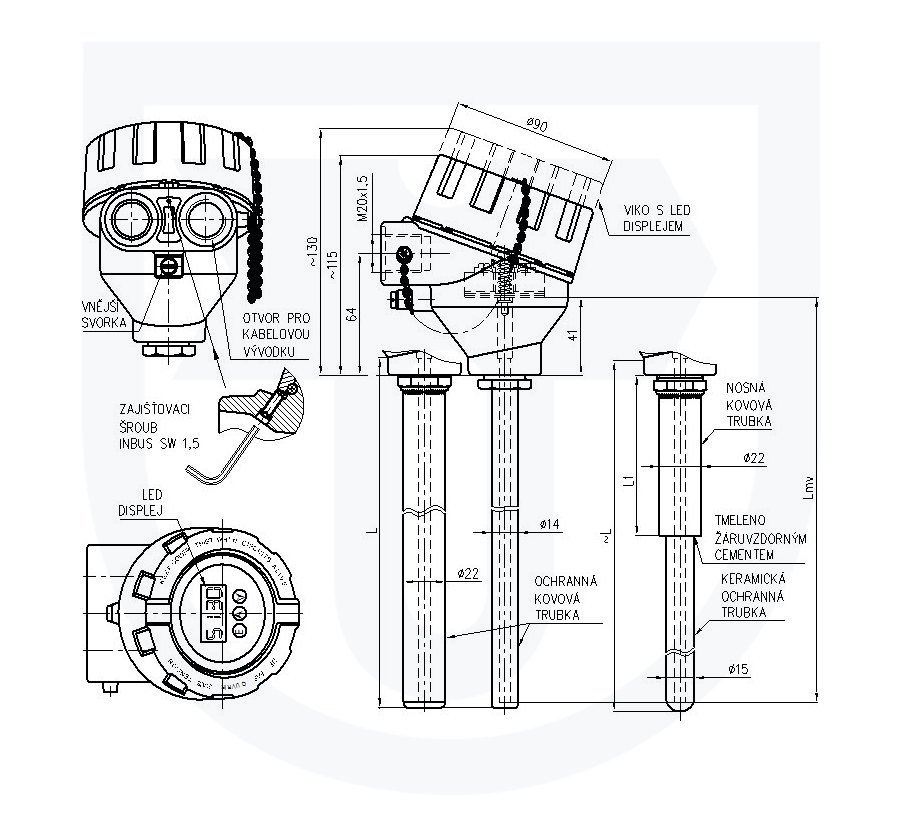

252 Snímač teploty odporový tyčový Ex d (Ex t, Ex i) s kovovou nebo keramickou ochrannou trubkou bez převodníku nebo s převodníkem

252

Nevíte si rady?

Zavolejte +420 493 761 234

Po - Pá 06:00 - 14:00

Cena: od 4.279 Kč s DPH

(3.536 Kč bez DPH)


  • pro dálkové měření teploty plynů, pro které je materiál ochranné trubky svými vlastnostmi vhodný (např. v pecích)
  • pro prostředí s výbušnou plynnou atmosférou dle ČSN EN 60079-10-1 ed. 2 a prostředí s výbušnou atmosférou s hořlavým prachem dle ČSN EN 60079-10-2 ed. 2
    - kovová ochranná trubka snímače lze namontovat do zóny 0, 1, 2, 20, 21 a 22
    - keramická ochranná trubka snímače lze namontovat do zóny 1, 2, 21 a 22
    - ostatní části snímače (šroubení, připojovací hlavice) mohou být umístěny v zóně 1, 2, 21 a 22
    - snímač bez převodníku nebo snímač s převodníkem v provedení Ex ia lze při zapojení do Ex ia obvodu dle ČSN EN 60079-25 ed. 2 použít v zóně 0, 1, 2, 20, 21 a 22
  • jako část vybraného zařízení ve smyslu vyhlášky č. 329/2017 Sb. v platném znění o požadavcích na projekt jaderného zařízení a vyhlášky 358/2016 Sb. § 12 odst. 3 písm. b) bezpečnostní třídy 2 nebo 3 v platném znění o požadavcích na zajišťování kvality a technické bezpečnosti a posouzení a prověřování shody vybraných zařízení
  • jako vybrané zařízení bezpečnostní třídy 2, 3 a 4 ve smyslu vyhlášek ÚJD SR č. 430/2011 Z.z. v platném znění o požadavcích na jadernou bezpečnost a č. 431/2011 Z.z. v platném znění o systému managementu kvality
  • v kompletu s řídícími nebo diagnostickými systémy pro monitorování procesu
  • v provedení s převodníkem k převodu signálu odporového čidla na unifikovaný výstupní signál 4 až 20 mA nebo signál digitální (převodník s HART protokolem)
  • v provedení s displejem k okamžitému zobrazení hodnoty měřené veličiny
  • do prostředí, kde je vyžadována mechanická odolnost dle ČSN EN 60068-2-6 ed. 2 (třída AH2 dle ČSN 33 2000-51-1 ed. 3+Z1+Z2) a seizmická způsobilost elektrického zařízení bezpečnostního systému jaderných elektráren dle ČSN EN IEC/IEEE 60980-344 (SSE/S2).
  • speciální provedení do kryogenního prostředí s teplotou média do -269°C

Snímače jsou stanovenými výrobky ve smyslu zákona č. 22/1997 Sb. v platném znění a je na ně dle zákona 90/2016 Sb. vystaveno EU prohlášení o shodě EU-252000.



Použití v provedení ověřeném jako stanovené měřidlo podle zák. č. 505/1990 Sb. o metrologii:

  • v provedení párovaném i nepárovaném jako stanovené měřidlo TCM 321/09 - 4683 s použitím jako součást stanovených měřidel podle vyhlášky MPO č. 345/2002 Sb., pro členy měřidel a měřících sestav protečeného množství tekutin (plynů, páry, kondenzátu …), pro členy měřičů tepla a chladu a členy přepočítávačů množství plynu, vyjma měření spadajících do působení směrnice jednotného přístupu MID implementované v ČR nařízením vlády č. 120/2016 Sb



Použití snímačů ve smyslu NV č. 120/2016 Sb. (MID) jako součásti měřicích sestav zákazníka, u nichž musí být posouzena shoda sestav jako celku při uvedení na trh se všemi náležitostmi dle tohoto NV:

  • snímače v provedení bez převodníku v zapojení 1xPt100/../4 může zákazník použít na základě zkušebního certifikátu (Evaluation certificate) do svých měřicích sestav ve smyslu NV č. 120/2016 Sb.
    - příloha MI-002 (plynoměry a přepočítávače množství plynu ) ve shodě s normou ČSN EN 12405-1
    - příloha MI-005 (měřicí systémy pro měření množství kapalin jiných než voda) ve shodě s normou OIML R117-1:2007

Nevíte si rady?

Zavolejte +420 493 761 234

Po - Pá 06:00 - 14:00

Pro přidání produktu do košíku je nutné postupně projít jednotlivé kroky konfigurace. Pro kompletaci produktu nelze žádné kroky vynechat.

1Jmenovitá délka [mm] Vyberte Jmenovitá délka [mm]
Nevíte si rady, zavolejte nám!
+420 493 761 234

1 350 3536 Kč
Vybrat
2 500 3843 Kč
Vybrat
3 710 4258 Kč
Vybrat
4 800 4418 Kč
Vybrat
5 1000 4914 Kč
Vybrat
6 1400 5713 Kč
Vybrat
7 1600 6081 Kč
Vybrat
8 2000 6881 Kč
Vybrat

2Délka nástavku Vyberte Délka nástavku
Nevíte si rady, zavolejte nám!
+420 493 761 234

0 bez nástavku 0 Kč
Vybrat

3Materiál ochranné trubky Vyberte Materiál ochranné trubky
Nevíte si rady, zavolejte nám!
+420 493 761 234

pro průměr vnější ochranné trubky 14 mm
1 1.4845 0 Kč
Vybrat
2 1.4541 273 Kč
Vybrat
pro průměr vnější ochranné trubky 22 mm
1 1.4845 1090 Kč
Vybrat
2 1.4541 719 Kč
Vybrat
3 1.4749 818 Kč
Vybrat

4Vnější průměr ochranné trubky [mm] Vyberte Vnější průměr ochranné trubky [mm]
Nevíte si rady, zavolejte nám!
+420 493 761 234

1 14 0 Kč
Vybrat
2 22 0 Kč
Vybrat

5Hlavice snímače se závitem pro vývodku (Ex d) Vyberte Hlavice snímače se závitem pro vývodku (Ex d)
Nevíte si rady, zavolejte nám!
+420 493 761 234

slitina hliníku lakovaná modrou epoxidovou barvou
1 M20x1,5 0 Kč
Vybrat
2 1/2-14 NPT 137 Kč
Vybrat
korozivzdorná ocel 1.4401
3 M20x1,5 4938 Kč
Vybrat
4 1/2-14 NPT 5075 Kč
Vybrat

6Stonková trubka měřicí vložky Vyberte Stonková trubka měřicí vložky pro snímač s ochrannou trubkou
Nevíte si rady, zavolejte nám!
+420 493 761 234

2 Stonková trubka měřicí vložky pro snímač s ochrannou trubkou 0 Kč
Vybrat

7Měřicí odpor (čidlo) Vyberte Měřicí odpor (čidlo)
Nevíte si rady, zavolejte nám!
+420 493 761 234

1 Pt100 0 Kč
Vybrat

8Toleranční třída Vyberte Toleranční třída
Nevíte si rady, zavolejte nám!
+420 493 761 234

A A (maximální měřicí rozsah -70 až 300 °C) 593 Kč
Vybrat
B B 0 Kč
Vybrat

9Zapojení svorkovnice nebo převodníku Vyberte Zapojení svorkovnice nebo převodníku
Nevíte si rady, zavolejte nám!
+420 493 761 234

zapojení svorkovnice
/J4 1xPt100/ /4 0 Kč
Vybrat
/D2 2xPt100/B/2 498 Kč
Vybrat
/D3 2xPt100/ /3 608 Kč
Vybrat
analogový
  převodník galv. odd. Ex ia rozsah °C
/07 INPAL 420 - - -50 až 50 2098 Kč
Vybrat
/55 INPAL 420 - - -30 až 70 2098 Kč
Vybrat
/15 INPAL 420 - - 0 až 50 2098 Kč
Vybrat
/18 INPAL 420 - - 0 až 100 2098 Kč
Vybrat
/19 INPAL 420 - - 0 až 150 2098 Kč
Vybrat
/20 INPAL 420 - - 0 až 200 2098 Kč
Vybrat
/21 INPAL 420 - - 0 až 250 2098 Kč
Vybrat
/23 INPAL 420 - - 0 až 400 2098 Kč
Vybrat
programovatelný
  převodník galv. odd. Ex ia rozsah °C
/TH100 TH 100 - - program. 4522 Kč
Vybrat
/TH100X TH 100-ex - ano program. 6441 Kč
Vybrat
/TH200 TH 200 ano - program. 8358 Kč
Vybrat
/TH200X TH 200-ex ano ano program. 9867 Kč
Vybrat
/MINIPAQ MINIPAQ-HLP - - program. 2961 Kč
Vybrat
programovatelný s HART protokolem
  převodník galv. odd. Ex ia rozsah °C
/TH300 TH 300 ano - program. 11203 Kč
Vybrat
/TH300X TH 300-ex ano ano program. 12451 Kč
Vybrat
/248HANA 248 HA NA ano - program. 18357 Kč
Vybrat
/248HAI1X 248 HA I1 ano ano program. 19829 Kč
Vybrat
/644HANA 644 HA NA ano - program. 23510 Kč
Vybrat
/644HAI1X 644 HA I1 ano ano program. 24983 Kč
Vybrat
pro montáž převodníku zákazníkem
/00 bez převodníku 0 Kč
Vybrat

10LED displej do smyčky 4-20mA Vyberte LED displej do smyčky 4-20mA
Nevíte si rady, zavolejte nám!
+420 493 761 234

bez displeje 0 Kč
Vybrat
/LD LED displej do smyčky 4-20mA 5922 Kč
Vybrat

11Ověření a kalibrace Vyberte Ověření a kalibrace
Nevíte si rady, zavolejte nám!
+420 493 761 234

bez ověření a bez kalibrace 0 Kč
Vybrat
ověření podle zákona 505/1990 Sb.
/P1 -50 až 50 °C 1549 Kč
Vybrat
/P2 -50 až 100 °C 1549 Kč
Vybrat
/P3 0 až 200 °C 1151 Kč
Vybrat
/P4 0 až 400 °C 1151 Kč
Vybrat
/P5 párované bez převodníku 0 až 180 °C 645 Kč
Vybrat
Kalibrace (kalibrační body vepište do po přidání zboží do košíku v poznámce u produktu)
  Počet kalibračních bodů Kalibrační pásmo
/Q1 3 0 až 420 °C 930 Kč
Vybrat
/Q2 3 0 až 600 °C 1028 Kč
Vybrat
Kalibrace - dle Evaluation certificate (ZR141/10-0068) (MID)
  Počet kalibračních bodů Kalibrační pásmo
/M1 3 -50 až 50 °C 1302 Kč
Vybrat
/M2 3 -50 až 100°C 1302 Kč
Vybrat
/M3 3 0 až 200°C 930 Kč
Vybrat
/M4 3 0 až 300°C 930 Kč
Vybrat
/M4 3 0 až 400°C 930 Kč
Vybrat
Prokázání metrologické shody dle NV č. 464/2005 Sb. (MID)
/M5 párované dle MID bez převodníku 0 až 180 °C 645 Kč
Vybrat

12Požadavek na další dokumentace Vyberte Požadavek na další dokumentace
Nevíte si rady, zavolejte nám!
+420 493 761 234

bez další dokumentace 0 Kč
Vybrat
Odebrat
/PO Potvrzení o ověření stanoveného měřidla - vydává se ke každému páru snímačů 81 Kč
Vybrat
Odebrat
/PO Potvrzení o ověření stanoveného měřidla - vydává se ke každému jednotlivému snímači 158 Kč
Vybrat
Odebrat
/SM Kopie certifikátu o schválení typu měřidla ČMI 158 Kč
Vybrat
Odebrat
/EC Kopie zkušebního certifikátu (Evaluation certificate) č. ZR 141/10-0068 158 Kč
Vybrat
Odebrat
/EC Kopie zkušebního certifikátu (Evaluation certificate) č. ZR 141/10-0068 81 Kč
Vybrat
Odebrat

13Kabelové vývodky Ex d Vyberte Kabelové vývodky Ex d
Nevíte si rady, zavolejte nám!
+420 493 761 234

Nezapomeňte objednat kabelové vývodky Ex d - typ 991 - příplatek dle konkrétního typu vývodky 0 Kč
