466

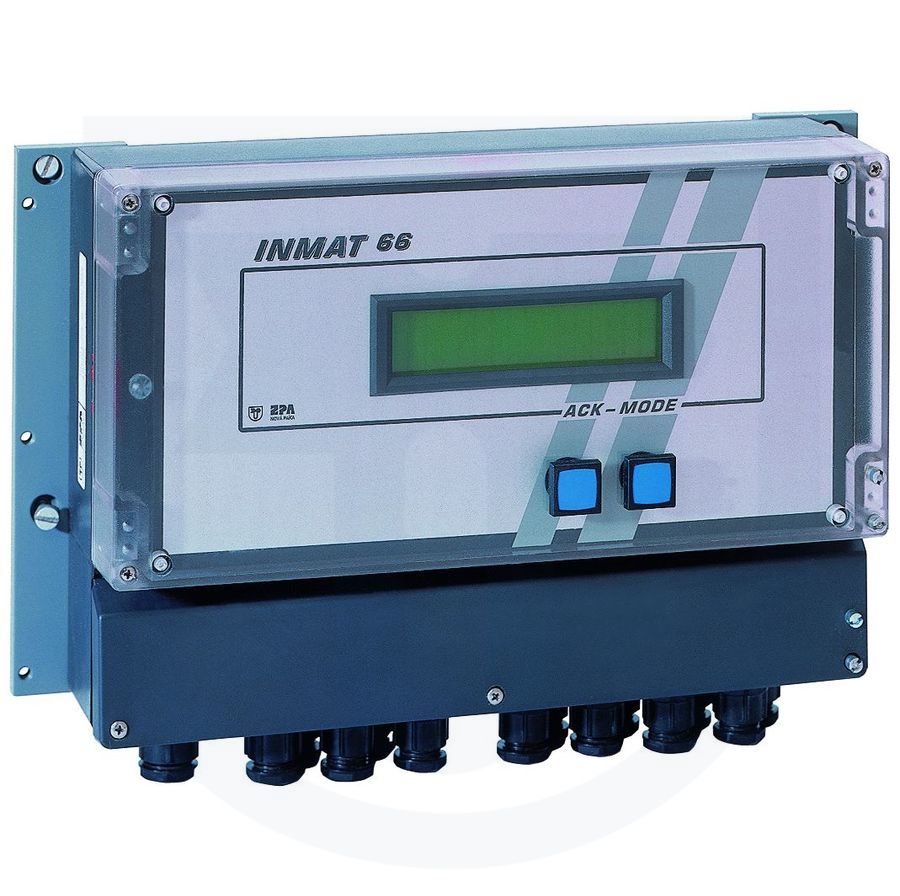

Měřič průtoku, tepla, stavový přepočítávač plynů INMAT 66
- k měření průtoku vody, průtoku vodní páry, tepla předaného vodou, tepla předaného vodní párou, chladu, průtoku technických kapalin, k regulaci hladiny v kotli a dále jako matematický člen stavového přepočítávače plynů
- pro zpracování různých fyzikálních veličin jako jsou elektrické proudy, odpory, frekvence, teploty, průtoky energie, výšky hladiny, vzdálenosti, rychlosti, otáčky a další
- k měření a sběru dat fyzikálních veličin v energetice, plynárenství, teplárenství, v naftařském průmyslu, strojírenství, zemědělství, chemickém průmyslu a dalších oblastech
- jako samostatné měřidlo, k budování uzavřených měřicích celků i k budování rozsáhlých distribuovaných systémů
- kompaktní konstrukce a průmyslové krytí IP 65 umožňuje použití matematického členu v nejnáročnějších podmínkách
- jako vybrané zařízení bezpečnostní třídy 2 a 3 ve smyslu vyhlášky č. 132/2008 Sb. o systému jakosti při provádění a zajišťování činností souvisejících s využíváním jaderné energie a radiačních činností a o zabezpečování jakosti vybraných zařízení s ohledem na jejich zařazení do bezpečnostních tříd
- INMAT 66 pracuje podle pevného programu nastaveného výrobcem nebo může být volně programovatelný.
- v provedení ověřeném s pevným programem jako stanovené měřidlo TCM 311/95-1984 k měření průtoku vody, vodní páry a technických kapalin, k měření tepla předaného horkou vodou vodní párou, k měření chladu a jako stanovené měřidlo TCM 143/96-2366 k přepočtu objemu plynů.
- provedení volně programovatelná se neověřují a dodávají se jen po dohodě s výrobcem
- INMAT 66 vyhovuje MPM 18-95 (Směrnice pro přípustné metody měření tepla ve vodní páře a v kondenzátu v obchodním styku).
- Pro fakturační účely je třeba k měření průtoku použít měřicí trať odpovídající příslušným normám nebo technickým podmínkám použitého průtokoměru
- Průtok tekutin se měří škrticím orgánem, rychlostními sondami a snímačem tlakové diference nebo vírovými průtokoměry, hmotnostními průtokoměry (coriolisovy) nebo plynoměry. Množství vody a kondenzátu lze měřit také vodoměrem, ultrazvukovým nebo indukčním průtokoměrem. Výstupní signály průtokoměrů mohou být frekvenční, unifikované proudové, případně impulzní.
- Přístroje jsou stanovenými výrobky ve smyslu zákona č. 22/1997 Sb. a je na ně vystaveno prohlášení o shodě ES-466000.
Přílohy ke stažení
Klikněte na název přílohy pro stažení
- 01) Katalogový list 466 (PDF 0.6 MB)
- 02) Návod k výrobku 466 (PDF 0.3 MB)
- 03) Prohlášení o shodě 466 (PDF 0.4 MB)
- 04) Dotazník - Měření průtoku a tepla předaného vodní párou (DOC 1.2 MB)
- 05) Dotazník-Měření průtoku a tepla předaného vodou,měření chladu (DOC 1 MB)
- 06) Dotazník - Měření průtoku vody a technických kapalin (DOC 0.8 MB)
- 07) Dotazník - Měření průtoku vodní páry (DOC 0.8 MB)
- 08) Dotazník - Měření průtoku plynů, přepočítávač množství plynů (DOC 0.9 MB)
- 09) Popis protokolu linky RS232 (PDF 0.2 MB)
- 10) Popis komunikačního protokolu RS485 (PDF 0.2 MB)
